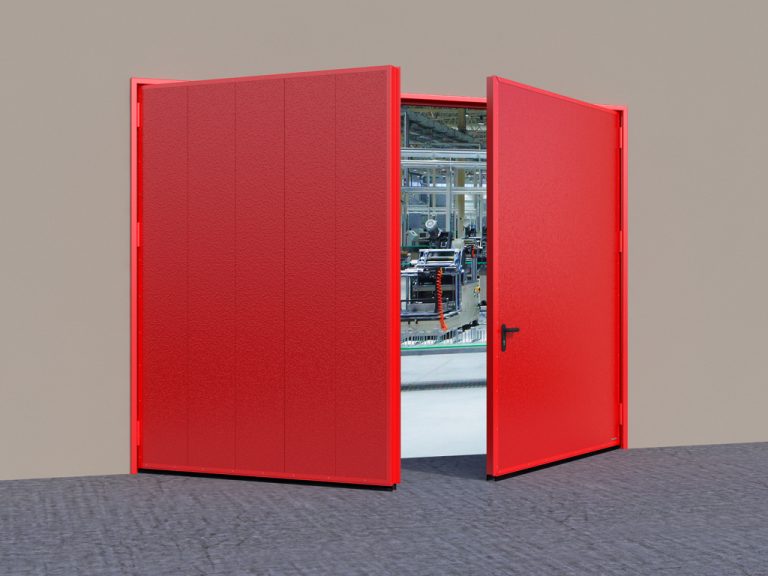

ДИЗАЙН
ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 2 000 до 4 500 |
| Высота проема, мм | от 2 000 до 4 500 |
| Притолока, мм | 0 |
| Пристенки, мм | 0 |
РАЗМЕРЫ ПРОЕМА

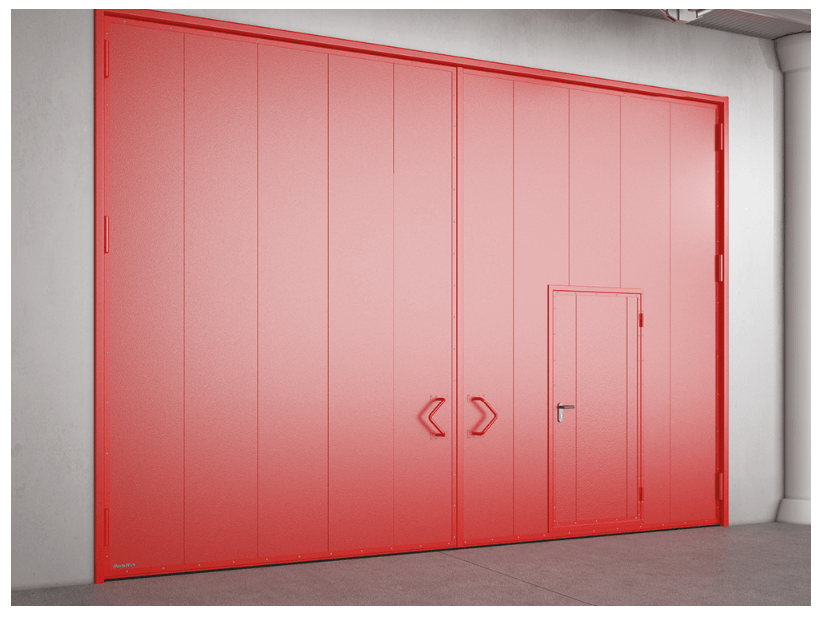

КОНСТРУКЦИЯ
1. Полотно ворот
2. Рама ворот
3. Задвижка ригельная
4. Врезная калитка
5. Замок
6. Ручка
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Щит ворот из стальных сэндвич панелей толщиной 80 мм |
 |
Рама ворот |
 |
Врезной замок с ответной частью |
 |
Ригельная задвижка |
 |
Комплект крепежных элементов |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Приемник внешний двухканальный 433 МГц (DHRE-2) |
 |
Фотоэлементы PHOTOCELL-N |
 |
Сигнальная лампа со встроенной антенной LAMP |
 |
Пульт 4-канальный 433 МГц (Transmitter 4) |
 |
Ключ-кнопка для управления |
 |
Модуль для управления с мобильного телефона |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Предел огнестойкости, мин | 90, 120 | не менее |
| Усилие ручного открывания и закрывания, Н, не более | 150 | |
| Вес ворот в сборе, кг | 230 | при минимальных размерах |
| Вес ворот в сборе, кг | 860 | при максимальных размерах |
| Угол открытия створок, град | 170 | без привода |
| Угол открытия створок, град | 90-120 | с приводом SWING |
| Угол открытия створок, град | 90 | с приводом ARM |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Распашные ворота должны работать плавно без заклиниваний и рывков.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. Замок створок полотна имеет одностороннюю личинку для закрытия на ключ.
4. В случае появления при работе распашных ворот посторонних звуков (скрип, скрежет) необходимо приостановить использование и обратиться к квалифицированному персоналу.
5. При открытии и закрытии ворот вручную не прилагайте к ним больших усилий. Запрещается открывать створки ворот резкими толчками.
6. Во избежание несчастного случая следите, чтобы в момент открытия распашных ворот, люди и животные не находились в зоне действия ворот.
7. Следите, чтобы в момент работы распашных ворот, в проеме не было посторонних предметов.
8. В случае установки дополнительного оборудования, не предусмотренного для использования совместно с распашными воротами, необходимо обращаться в техническую службу предприятия-изготовителя для консультации (четкое описание возникшей проблемы, утвержденное документально).
9. Своевременно производите чистку петель ворот во избежание их заклинивания.
10. Не допускается при работе автоматики удерживать полотно распашных ворот. Это может привести к травме или поломке конструкции.
11. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раз в год) проводить их технический осмотр.
12. В случае открытия/закрытия ворот с помощью привода, механический замок или задвижка должны находиться в открытом состоянии.
13. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
14. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
15. Внимательно ознакомитесь с инструкцией по эксплуатации автоматического привода для надежной и долговечной работы.
16. В случае использования распашных ворот или их комплектующих не по назначению производитель не несет ответственности за их целостность и надежность.
УПАКОВКА
| УПАКОВКА В КАРТОН | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Длина, мм | зависит от длины створок |
| Ширина, мм | зависит от ширины створок |
| Высота, мм | 200 |
| Количество в упаковке | две створки левая и правая |
| УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Длина, мм | зависит от длины створок |
| Ширина, мм | зависит от ширины створок |
| Высота, мм | 200 |
| Количество в упаковке | две створки левая и правая |
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| деревянная обрешетка | |
| Длина, мм | зависит от длины створок |
| Ширина, мм | зависит от ширины створок + 100 |
| УПАКОВКА В СТРЕТЧ — ПЛЕНКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Длина, мм | зависит от длины створок |
| Ширина, мм | зависит от ширины створок |
| Высота, мм | 200 |
| Количество в упаковке | две створки левая и правая |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности распашных противопожарных ворот производства ГК DoorHan на срок 1 год с момента приобретения их заказчиком.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Компания DoorHan производит погрузку ворот на грузовой транспорт с помощью автопогрузчика с вилочным захватом не менее 3 м или подъемного крана. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
ИНСТРУКЦИЯ
Ворота Распашные противопожарные (монтаж и эксплуатация)
