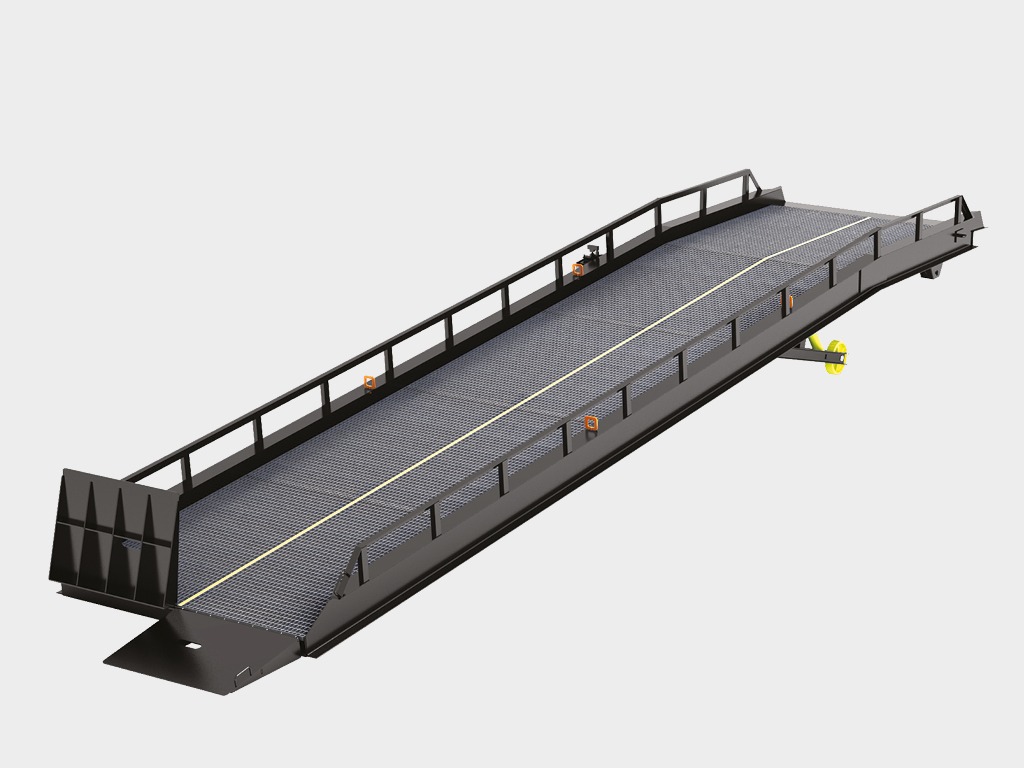

ДИЗАЙН
ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Длина конструкции, м | 11,1 |
| Ширина конструкции, м | 2,3 |
| Ширина проезжей части рампы мобильной, м | 1,9 |
КОНСТРУКЦИЯ
1. Настил проезжей части
2. Аппарель нижняя поворотная
3. Маятник
4. Опора транспортировочная
5. Привод механический
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Длина, мм | 11 100 | |
| Вес изделия, кг | 3930 | |
| Допустимая нагрузка, кг (кН) | 7 000 (7) / 10 000 (10) | |
| Максимальная точечная нагрузка, Н/мм² | 1,3 | На заказ 6,5 |
| Мощность, Вт | 1500 | |
| Напряжение питания, В | 380 | |
| Напряжение питания, В | 24 | Напряжение управления |
| Класс защиты IP | IP54 | |
| Класс очистки поверхности перед окраской | Sa2 | |
| Рабочая жидкость | Mobil DTE10 EXCEL | |
| Диапазон рабочих температур, °С | -30…+50 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Не используйте мобильную рампу, если в зоне работы находятся люди или посторонние предметы.
2. Следите за тем, чтобы аппарель лежала в кузове по всей ширине и заходила в кузов не менее чем на 250 мм.
3. Не превышайте допустимую нагрузку. Допустимая нагрузка соответствует общему весу погрузчика с грузом и водителем.
4. Не поднимайте мобильную рампу с лежащим на ней грузом.
5. После проведения работ незамедлительно переведите рампу в нерабочее (стояночное) положение.
6. Во время проведения погрузки/разгрузки не отключайте питание с блока управления (для мобильной рампы с электрогидравлическим приводом).
7. Не превышайте скорость движения погрузчика по рампе (не более 5 км/ч).
8. Не заезжайте погрузчиком на рампу, аппарель которой не опирается на кузов автомобиля (для мобильной рампы с гидравлическим приводом).
9. Следите за тем, чтобы во время работы кнопка «WORK» всегда была нажата, а на блоке был включен центральный выключатель питания. В противном случае может выйти из строя гидравлический насос (для мобильной рампы с электрогидравлическим приводом).
10. Перед эксплуатацией снимите транспортировочное крепление маятника. Внимание! Во время погрузки/разгрузки рампа с опорой на кузов автомобиля и гидравлическим приводом автоматически отслеживает уровень автомобиля. У рампы без опоры на кузов автомобиля эту роль выполняют аппарели (допустимое отклонение аппарели от уровня горизонта ±100 мм).
11. Мобильные рампы DoorHan предназначены только для использования погрузчиками с надувными колесами. Использование гидравлических тележек и погрузчиков с полиуретановыми колесами с высокой точечной нагрузкой не допускается.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности рампы мобильной с опорой на кузов автомобиля производства ГК DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Компания DoorHan производит погрузку изделий на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения изделий. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
ИНСТРУКЦИЯ
Рампа мобильная с опорой на кузов автомобиля (монтаж и эксплуатация)
