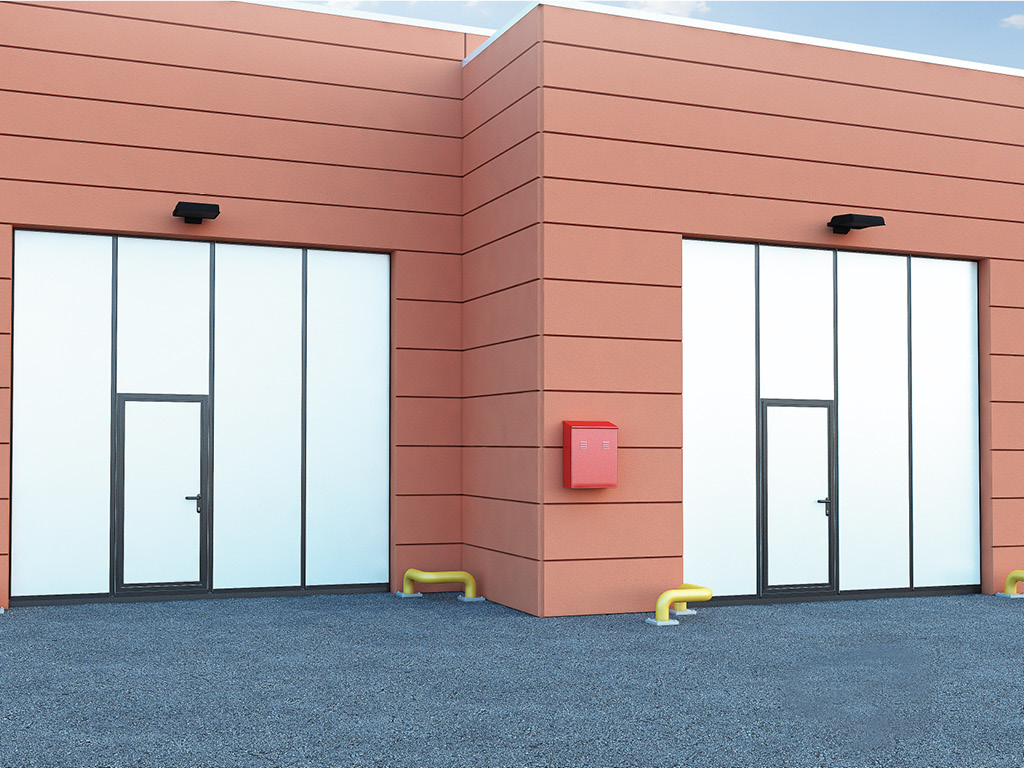

ДИЗАЙН
ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | 1400 – 8200 |
| Высота проема, мм | 2000 – 6000 |
| Притолока, мм | от 150 |
| Пристенки, мм | от 120 до 520 |
РАЗМЕРЫ ПРОЕМА

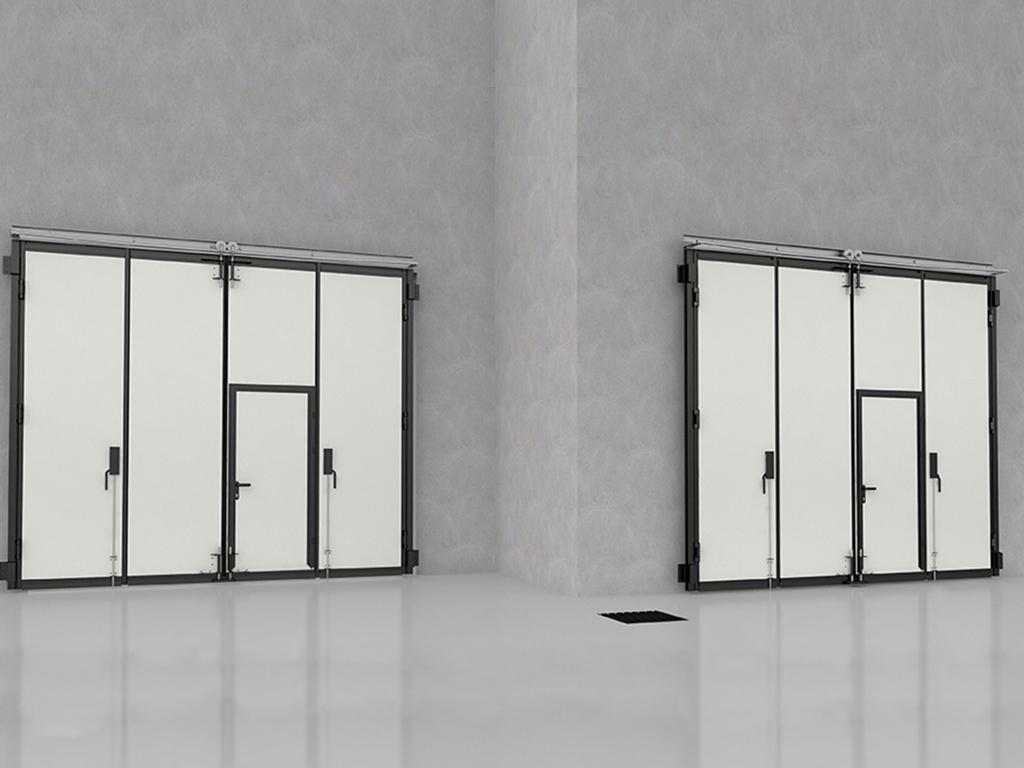

КОНСТРУКЦИЯ
1. Отклоняющая система
2. Опора роликовая стальная
3. Стойка крепления полотна ворот
4. Шиповой уплотнитель
5. Вертикальная ригельная задвижка
6. Кронштейн крепления стойки
7. Ловитель
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Полотно ворот из сэндвич-панелей толщиной 55 мм. |
 |
Ручка стальная для удобного открытия и закрытия ворот вручную. |
 |
Резиновый уплотнитель шиповой для герметизации стыков панелей. |
 |
Уплотнитель щеточный для герметизации полотна ворот снизу и сверху. |
 |
Задвижка ригельная для фиксации ворот в закрытом положении. |
 |
Центральный ловитель для увселичения устойчивости ворот. |
 |
Верхняя направляющая с отклоняющими системами для формирования компактной пачки панелей. |
|
Универсальный комплект крепежных элементов. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Окно в алюминиевой раме с заполнением оргстеклом. |
 |
Калитка для обеспечения доступа в помещение при закрытых воротах. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Воздухонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Водонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001 | 480 (класс Г) | |
| Приведенное сопротивление теплопередаче, м² *°С/Вт | 0,65 | |
| Безотказность, количество циклов открывания-закрывания, не менее | 20000 | минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали |
| Вес полотна ворот, кг/м² | 25 | |
| Группа горючести по ГОСТ 30244-94 | Г2 (умеренно горючие) | |
| Группа воспламеняемости по ГОСТ 30402-96 | В2 (умеренно воспламеняемые) |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Для обеспечения надежной и бесперебойной работы промышленных складных ворот без нижней направляющей рекомендуется регулярно проводить их технический осмотр и обслуживание.
2. Ручное открывание и закрывание ворот должно производиться только с помощью ручки.
3. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
4. Не допускайте загрязнения направляющей и роликов.
5. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски |
| Длина, мм | длина упаковки зависит от длины сэндвич-панелей |
| Ширина, мм | ширина упаковки равна ширине сэндвич-панелей + 150 мм |
| Высота, мм | зависит от количества сэндвич-панелей |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности промышленных складных ворот без нижней направляющей производства ГК DoorHan сроком на 1 год для розничных и на 2 года для дилерских заказов с момента их приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Компания DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема груза, рекомендуется использовать стропы соответствующей грузоподъемности
