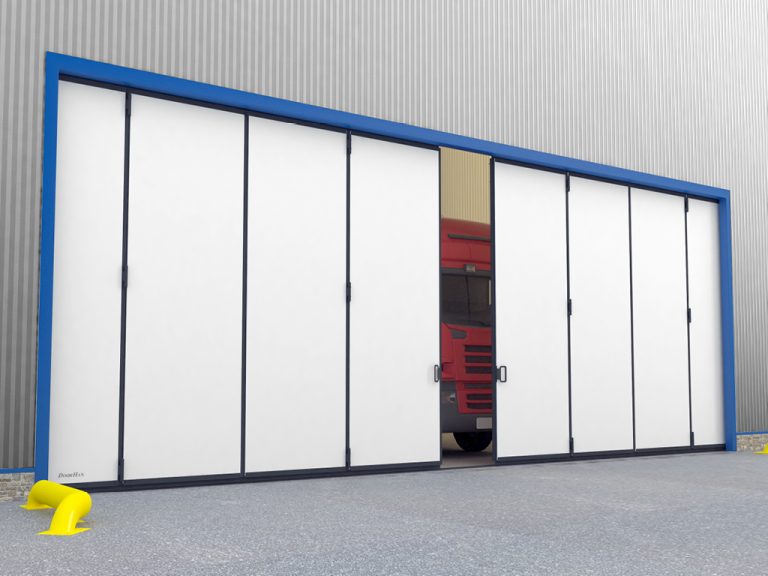

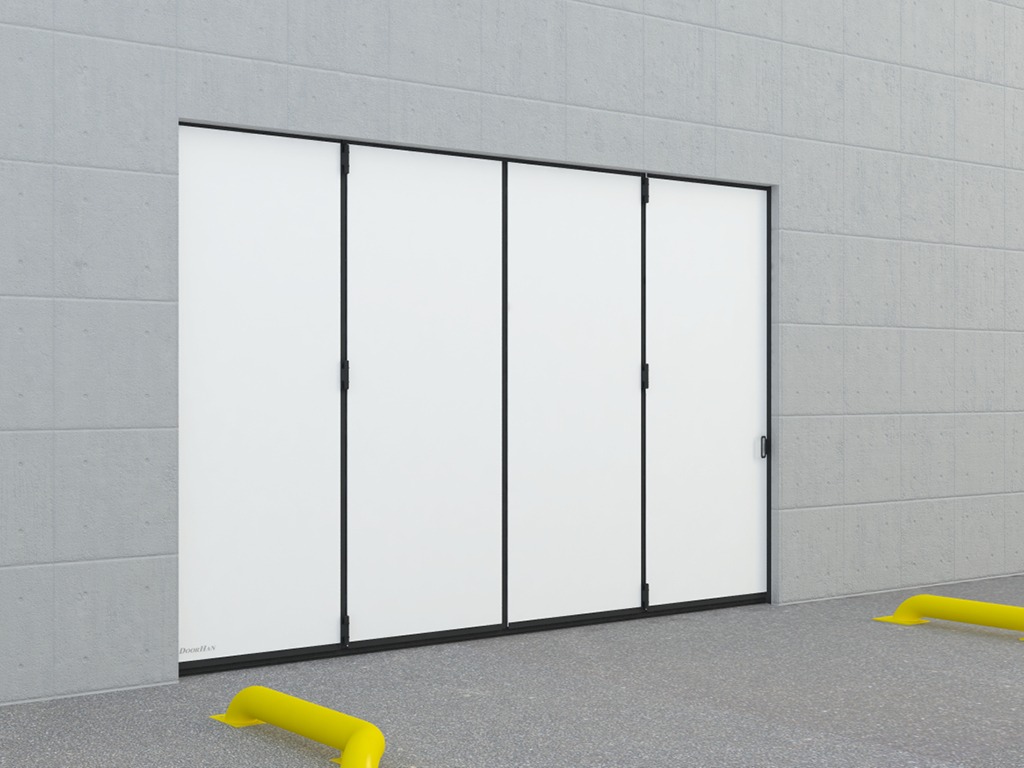

ДИЗАЙН
ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | 2500 – 30000 |
| Высота проема, мм | 2000 – 8000 |
| Притолока, мм | от 350 |
| Пристенки, мм | от 435 до 2204 |
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Кронштейн крепления привода с натяжителем
2. Кронштейн крепления к стене
3. Отклоняющая система с раскосами
4. Верхний направляющий ролик
5. Балка несущая стальная
6. Опора роликовая регулируемая
7. Кронштейн крепления роликовой опоры
8. Петля
9. Кронштейн крепления полотна ворот к цепи
10. Резиновый уплотнитель концевой
11. Резиновый уплотнитель шиповой
12. Нижний направляющий профиль
13. Ролик нижний
14. Щеточный уплотнитель
15. Ручка стальная
16. Вертикальная ригельная задвижка
КОМПЛЕКТАЦИЯ БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Полотно поставляется в сборе (стальные сэндвич-панели, петли, ролики, резиновые уплотнители). |
 |
Стальная верхняя направляющая. |
 |
Ручка. |
 |
Задвижки ригельные. |
 |
Стальная нижняя направляющая. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
По желанию заказчика в полотно может быть встроена калитка для обеспечения пешеходного прохода при закрытых воротах. |
 |
Окно с оргстеклом в алюминиевой раме. |
 |
Кабель обогрева нижней направляющей. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Воздухонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Водонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001 | 480 | |
| Приведенное сопротивление теплопередаче, м² *°С/Вт | 0,65 | при толщине сэндвич-панели 55 мм |
| Безотказность, количество циклов открывания-закрывания, не менее | 20 000 | минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали |
| Вес полотна ворот, кг/м² | 25 | при толщине сэндвич-панели 55 мм |
| Группа горючести по ГОСТ 30244-94 | Г2 (умеренно горючие) | при толщине сэндвич-панели 55 мм |
| Группа воспламеняемости по ГОСТ 30402-96 | В2 (умеренно горючие) | при толщине сэндвич-панели 55 мм |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Откатные ворота с нижней направляющей должны работать плавно без заклиниваний и рывков.
2. Ручное открывание и закрывание откатных ворот должно осуществляться только при помощи ручки.
3. При открытии ворот вручную не прилагайте к ним больших усилий. Передвигайте полотно ворот равномерно. Запрещается двигать щит резкими толчками.
4. Во избежание несчастного случая следите, чтобы в момент работы откатных ворот люди и животные не находились в зоне действия.
5. Следите, чтобы в момент работы откатных ворот в проеме не было посторонних предметов.
6. Своевременно производите чистку подвижных частей ворот во избежание их заклинивания.
7. Во избежание травм не трогайте руками подвижные части ворот (ролики, панели и т.д.) во время движения.
8. Для обеспечения надежной и бесперебойной работы ваших ворот рекомендуется регулярно (не реже 1 раза в год) проводить их технический осмотр
9. Не допускается при работе удерживать полотно откатных ворот. Это может привести к травме или поломке конструкции.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Длина, мм | длина упаковки зависит от длины сэндвич-панелей |
| Ширина, мм | ширина упаковки равна ширине сэндвич-панелей + 150 мм |
| Высота, мм | высота упаковки зависит от количества сэндвич-панелей |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности промышленных откатных ворот производства ГК DoorHan сроком 1 год для розничных и на 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Компания DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема груза рекомендуется использовать стропы соответствующей грузоподъемности.
