ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина, мм | 1 200 / 1 500 / 1 800 / 2 000 |
| Длина, м | 1 000 / 1 500 |
| Рабочий диапазон в зависимости от длины платформы, мм | вверх 120–180, вниз 120–180 |
| Толщина верхнего листа, мм | 5 |

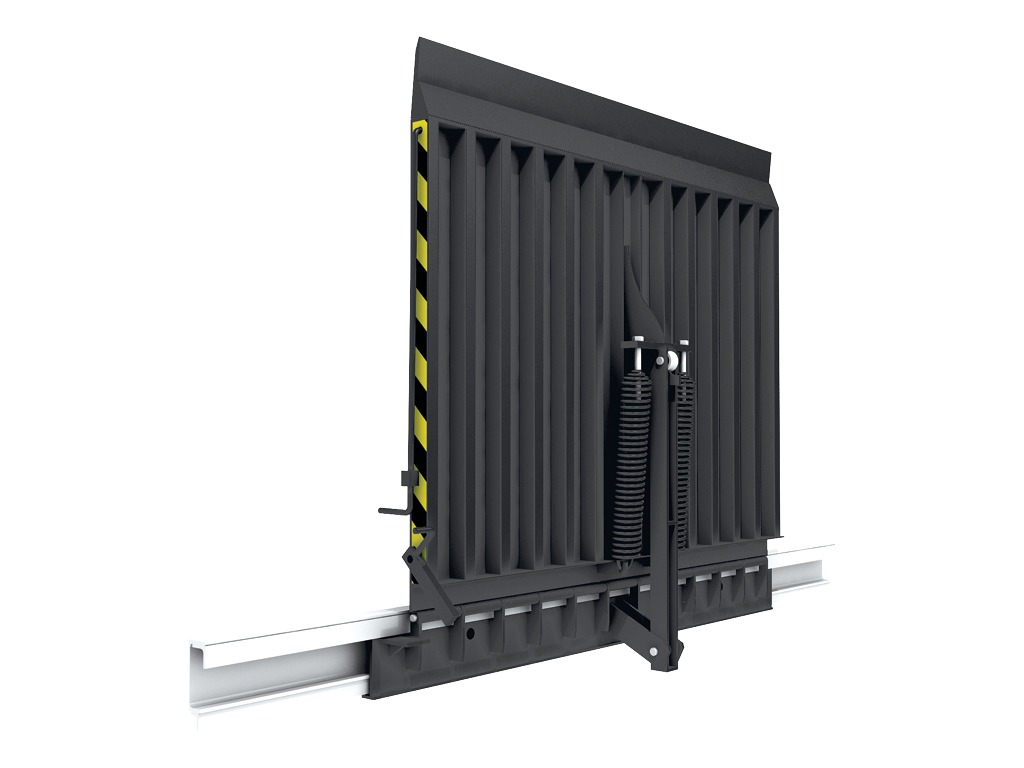

КОНСТРУКЦИЯ
1. Ручка управления мостом (с другой стороны)
2. Замок, блокирующий мост в вертикальном положении
3. Аппарель
4. Крышка
5. Полоса сигнальная желто-черная
6. Пружина
7. Механизм пружинной балансировки моста
8. Пластина установочная
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Замер каждой величины необходимо производить как минимум по трем точкам:
H – высота пандуса (расстояние от пола до верха пандуса);
B – ширина кузова автомобиля (расстояние от левого края до правого края кузова);
h – высота кузова автомобиля (расстояние от поверхности земли до пола кузова автомобиля).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B за итоговый размер принимается наибольшая величина, при замере h — наименьшая.
СПОСОБЫ МОНТАЖА
| Установка моста откидного (скользящего, стационарного) производится на подготовленный пандус. |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
| Мост откидной скользящий |
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Длина | 1 000 / 1 500 |
| B, мм Ширина | 1 000 / 1 500 / 1 800 / 2 000 |
| h, мм Ширина аппарели | 210 |
| b1, мм Рабочий диапазон, вверх | 120–180 |
| b2, мм Рабочий диапазон, вниз | 120–180 |
| Мост откидной стационарный |
МОСТ ОТКИДНОЙ СТАЦИОНАРНЫЙ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Длина | 1 000 / 1 500 |
| B, мм Ширина | 1 000 / 1 500 / 1 800 / 2 000 |
| h, мм Ширина аппарели | 210 |
| b1, мм Рабочий диапазон, вверх | 120–180 |
| b2, мм Рабочий диапазон, вниз | 120–180 |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
| Направляющие с отводом 45° для бетонирования и на анкерных болтах |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Допустимая нагрузка, кг (кН) | 4 000 (40) | |
| Максимальная точечная нагрузка, Н/мм² | 1,3 | |
| Класс очистки поверхности перед окраской | Sa 2 | |
| Толщина слоя краски не менее, мкм | 60–90 | |
| Диапазон рабочих температур, °С | от -30 до +50 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Для обеспечения надежной и бесперебойной работы мостов рекомендуется регулярно проводить их технический осмотр и обслуживание.
2. Ручное поднятие и опускание моста производится с помощью ручки.
3. Не подвергайте поверхность моста ударам и не препятствуйте их свободному открытию и закрытию.
4. Не допускайте загрязнения рельса направляющего скользящего моста и ролика узла скольжения, осей и втулок мостов.
5. Запрещено находиться под мостом во время его опускания во избежание травмирования.
6. Следите за тем, чтобы во время опускания моста под ним отсутствовали посторонние предметы.
УПАКОВКА
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски |
| Длина, мм | зависит от длины моста |
| Ширина, мм | зависит от ширины моста |
| Высота, мм | зависит от высоты моста |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности механических откидных мостов производства ГК DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Компания DoorHan производит погрузку мостов на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных мостов. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
ИНСТРУКЦИЯ
Мост откидной скользящий
