ДИЗАЙН

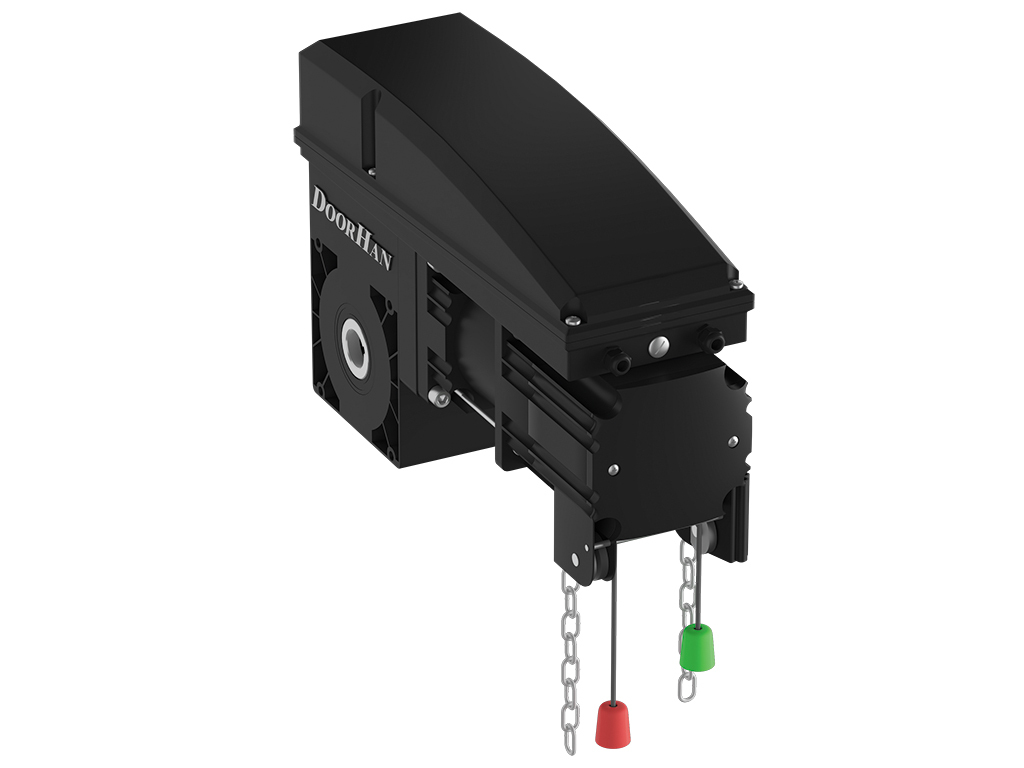

КОНСТРУКЦИЯ
1. Шнур рaсцепителя
2. Ручнaя цепь
3. Двигaтель
4. Частотный преобразователь (только Shaft-50PRO)
5. Корпус редуктора
6. Энкодер
7. Узел ручного приводa
8. Блок управления
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Электропривод, выносной блок управления со встроенным трехпозиционным постом, крепежные элементы, стопорные кольцa. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Площадь ворот, м² | 25 | |
| Напряжение питания, В | 220-240 | |
| Крутящий момент, Нм | 50 | |
| Двигатель, В | 220 | |
| Диапазон рабочих температур, °С | -20…+55 | |
| Скорость вращения мотора, об/мин | 1400 | |
| Класс защиты IP | IP54 | |
| Интенсивность использования, % | 40 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Перед установкой привода нужно убедиться в том, что ворота сбалансированы и работaют плавно.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам приводa.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями приводa при движении ворот.
5. Необходимо использовать дополнительные аксессуары только компании DoorHan во избежание поломок приводa.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировкa.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
УПАКОВКА
| УПАКОВКА В КОРОБКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | пленка, пенопласт, картонная коробкa |
| Длина, мм | 465 |
| Ширина, мм | 420 |
| Высота, мм | 315 |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупaтелю предоставляется гарантия работоспособности приводa на срок 3 года с момента приобретения. Дилерам предостaвляется прaво изменить срок гарантии
ИНСТРУКЦИИ
Комплект привода Shaft-50PROKIT. (монтаж и эксплуатация))
