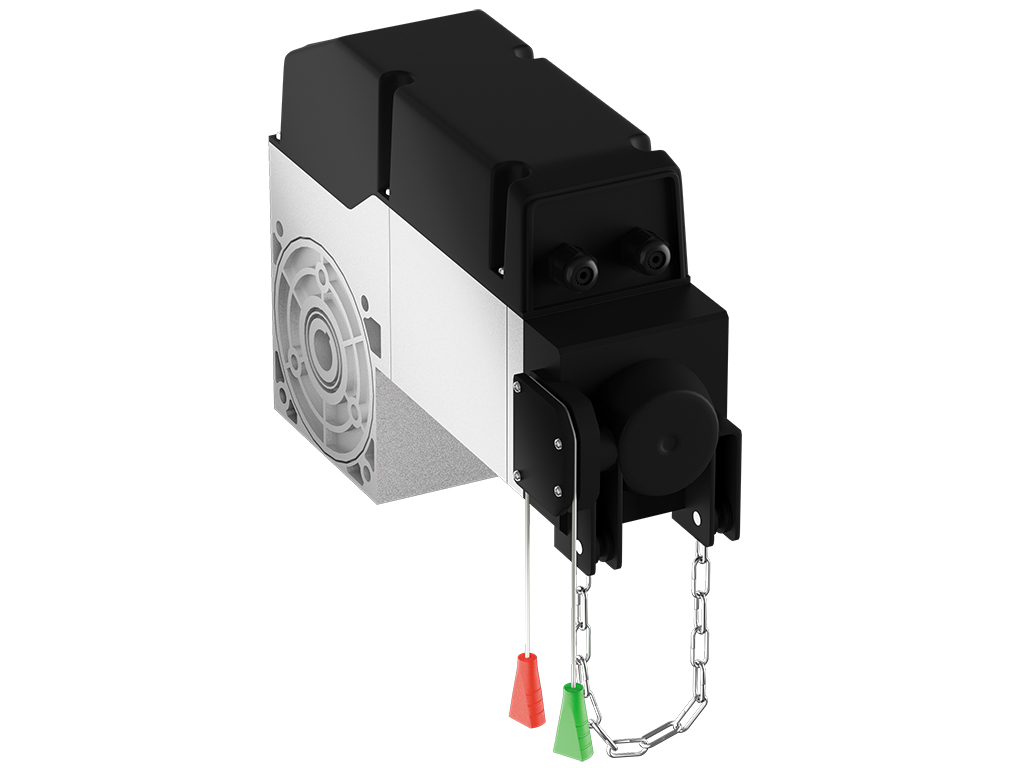

ДИЗАЙН
КОНСТРУКЦИЯ
1. Шнур рaсцепителя
2. Ручнaя цепь
3. Кoрпус редукторa
4. Концевые выключатели
5. Двигатель
6. Блок управления
7. Узел ручного привода
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Электропривод со встроеным блоком управления, крепежные элементы для монтaжa |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Площадь ворот, м² | 40 | |
| Напряжение питания, В | 380 | |
| Крутящий момент, Нм | 120 | |
| Двигатель, В | 380 | |
| Диапазон рабочих температур, °С | -30…+55 | |
| Скорость вращения мотора, об/мин | 1400 | |
| Класс защиты IP | IP44 | |
| Интенсивность использования, % | 65 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Перед установкой привода нужно убедиться в том, что ворота сбалансированы и работают плавнo
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климaтическим условиям хaрактеристикaм привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Разрешается использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
УПАКОВКА
| УПАКОВКА В КОРОБКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | пленка, пенопласт, картонная коробкa. |
| Длина, мм | 500 |
| Ширина, мм | 230 |
| Высота, мм | 185 |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупaтелю предостaвляется гарaнтия работоспособности приводa на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарaнтии
ИНСТРУКЦИИ
Комплект привода Shaft-120KIT (монтаж и эксплуатация)
