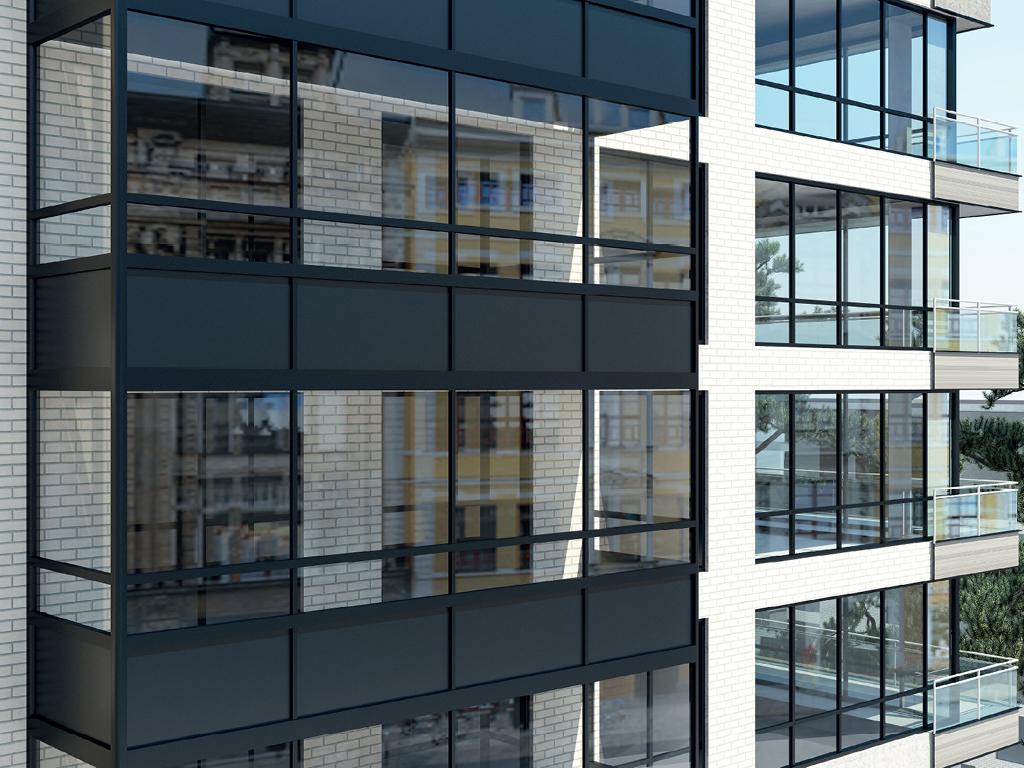

ДИЗАЙН
ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Высота конструкции, м | до 75 |
| Ширина конструкции, м | Определяется заказчиком, ограничений нет |
| Высота секции, мм | до 4000 |
| Шаг стоек, мм | до 1200 |
КОНСТРУКЦИЯ
1. Профиль рамы нижний
2. Профиль рамы боковой
3. Профиль створки раздвижной
4. Уплотнитель заполнения
5. Заполнение
6. Профиль стойки
7. Профиль створки распашной
8. Штапик
9. Уплотнитель под штапик
10. Уплотнитель прижима
11. Профиль поворота 90 градусов
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Рама |
 |
Створка |
 |
Уплотнитeль штапика |
 |
Уплотнитель центрального контура |
 |
Внешний уплотнитель |
 |
Oпoрная пoдкладка |
 |
Декоративная крышка |
 |
Опорная подкладка |
 |
Сухарь |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Сплoшной уплотнитeль — позволяет упростить установку заполнения. |
 |
Наклонный сухарь — позволяет устанавливать ригель под наклоном к стойке. Это решение расширяет возможности построения конструкции. |
 |
Усиленная опорная подкладка — позволяет устанавливать заполнения с большим весом. |
 |
Декоративная крышка разнoй фoрмы, в том числе пулевидная, существенно расширяет архитектурные решения для фасадных конструкций. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Ширина, мм | 40 | Ширина рамных профилей |
| Длина, мм | 6200 | Типовая длина профилей |
| Толщина заполнения, мм | 4-24 |
УПАКОВКА
| УПАКОВКА В КАРТОН | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | Деревянный поддон с пенопластовыми блоками снизу. Профили обернуты гофрокартонным листом и зафиксированы ПП-лентой |
| УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | Упаковка представляет собой пучок профилей, обернутых пузырчатой пленкой и зафиксированных скотчем с логотипом. Масса одной упаковки профилей не превышает 35 кг |
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | Представляет собой профили, обернутые ПЭ-пленкой, с листами гофрокартона в местах стяжки и соприкасания с деревянными поясами. Общая масса груза в деревянных поясах не превышает 500 кг |
| УПАКОВКА НА ПАЛЕТУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | Пачки профилей, упакованных в пузырчатую пленку, укладывают в палету из пенопластового обрамления и фиксируют скотчем |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Качество алюминиевых профилей гарантировано сертификатом соответствия ГОСТ 8617-81 и ГОСТ 22233-2001. Покупателю предоставляется гарантия на комплектацию системы на срок 5 лет с момента отгрузки при соблюдении условий эксплуатации.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Изделия рассчитываются согласно техническому заданию заказчика и могут иметь любые размеры.Расчет балконных конструкций носит индивидуальный характер, так как выбор комплектующих и узлoв сбoрки зависит напрямую от параметров рассчитываемого объекта.
